產品詳情：

HD系列張力傳感器通過高精度檢測器受負載作用時板簧的彎曲度，從而檢測出張力的大小，具有低溫票，高穩定度，線性度良好的特點。

規格型號：HD-5kg、HD-10kg  、HD-15kg  、HD-50kg  、HD-100kg 、HD-200kg

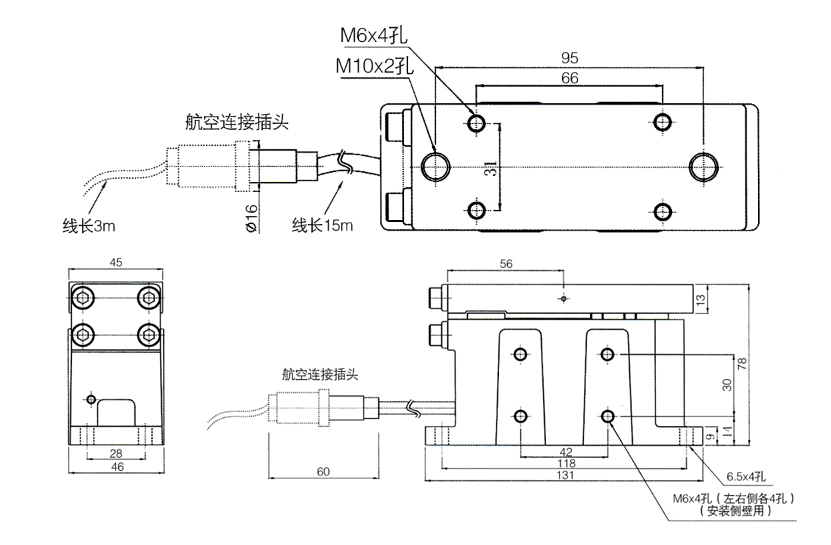

尺寸圖

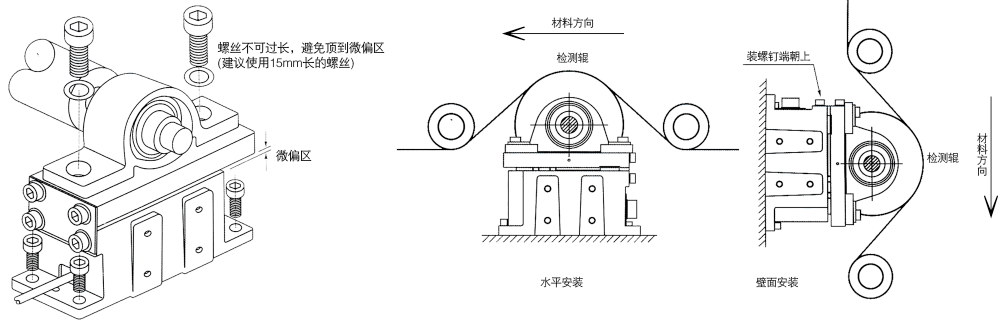

裝配圖

產品選型

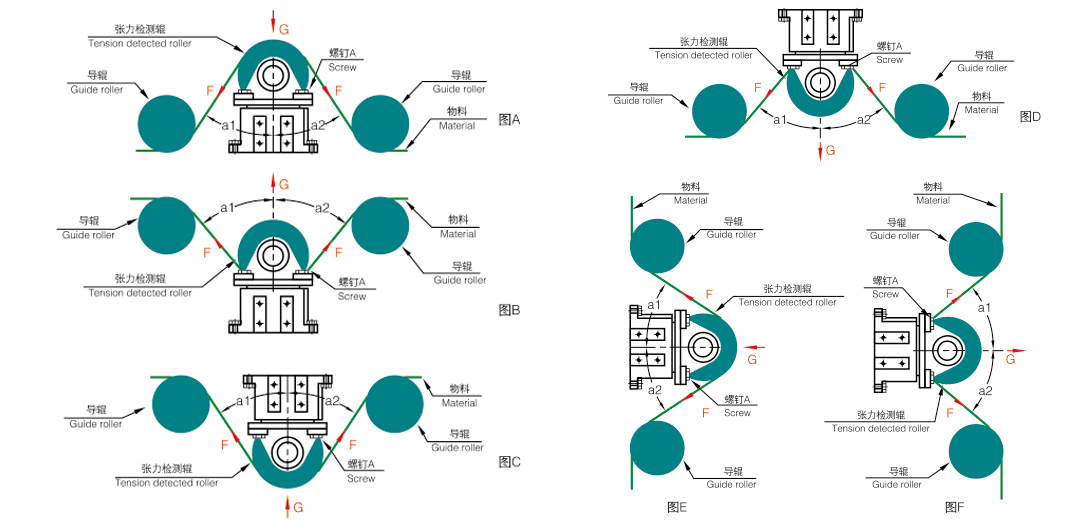

1、安裝方式和負荷
由于張力傳感器有基座、懸掛、側壁等安裝方式，負荷又有壓迫和 引伸方向的不同，現在把他們之間的組合和負荷計算公式說明如下：
符號說明
G-張力傳感器的負荷
F-物料所收的張力
W-張力檢測棍、軸承座的重量之和
K-張力檢測棍系數（側面安裝時）
A、基座安裝與壓迫方向負荷 G=F(COSa1+COSa2)+W
B、基座安裝與引伸方向負荷 G=-F(COSa1+COSa2)+W
C、懸掛方向與壓迫方向負荷 G=F(COSa1+COSa2)-W
D、懸掛方向與引伸方向負荷 G=-F(COSa1+COSa2)-W
E、側壁方向與壓迫方向負荷 G=F(COSa1+COSa2)+KW
F、側壁方向與引伸方向負荷 G=-F(COSa1+COSa2)+KW

2、選型
張力傳感器的選型應為機器在最大張力時， 張力傳感器所受的負荷Gmax(同時作用于兩個傳感器時為Smax/2)向上取整為標準型號。張力檢測棍、軸承座的總重量不得超過Gmax/2， 過重會影響測量精度。張力傳感器的輸入電壓必須嚴格按照標牌要求；螺釘A擰入深度不得超過上安裝板厚度；注意防潮、防油、防振動沖擊。
